ДР-178.NGT.4/5.54.M23

Описание

ВЗД ДР-178.NGT.4/5.54.M23 представляет собой новый универсальный гидравлический забойный двигатель для бурения нефтяных и газовых скважин шарошечными долотами, долотами PDC диаметром 212,7-250.8 мм.

Между шпинделем и винтовой парой установлен регулируемый искривляющий переводник с диапазоном регулировки от 0° до 2° или от 0° до 3°.

ВЗД комплектуется шпинделем с повышенным ресурсом работы более 300 часов. Шпиндель имеет осевую опору скольжения, рабочие поверхности которой выполнены из синтетического алмаза и радиальными твердосплавными опорами.

ВЗД комплектуются импортными удлиненными рабочими парами с высоким ресурсом работы.

Благодаря очень короткому плечу до точки перекоса осей (всего 1856 мм) буровики смогут:

  • производить спуско-подъемные операции в эксплуатационной колонне без существенного прижатия долота к внутренним стенкам;
  • бурить боковые стволы сложного профиля, где требуется чередовать участки искривления ствола с интенсивностью более 5°/10 м и участки стабилизации с вращением бурильной колонны без подъема компоновки для смены угла перекоса.
  • минимизировать риск оставления в скважине частей двигателя, т.к. все резьбы собираются с использованием клея Loctite и каждый двигатель комплектуется переводником безопасности.
  • проводить большой объем работ одним двигателем (важно особенно в труднодоступных районах), поскольку межремонтный ресурс составляет около 300 часов.


Двигатель может быть укомплектован сменным центратором и переводником калибратора:


Переводник калибратора

Центратор
Технические и энергетические
характеристики

Техническая характеристика ВЗД

Наружный диаметр корпуса, мм 178/195
Заходность рабочих органов 4/5
Длина ВЗД, мм 8 751
Длина активной части статора, мм 5 400
Длина шпинделя до точки искривления, мм 1 856
Диаметры применяемых долот, мм  212,7-250,8
Присоединительная резьба к бур. трубам З-133 / З-147
Присоединительная резьба к долоту З-117
Максим. плотность бурового раствора, г/см3 1,9
Допустимая осевая нагрузка, кН 250
Масса, кг 1 273


Энергетическая характеристика ВЗД

Расход рабочей жидкости, л/с 30
Частота вращения выходного вала:
- в режиме холостого хода, об/мин 248
Момент силы в режиме макс. мощности, кН*м 10
Перепад давления:
- в режиме максимальной мощности, МПа 13
Мощность, кВт 230

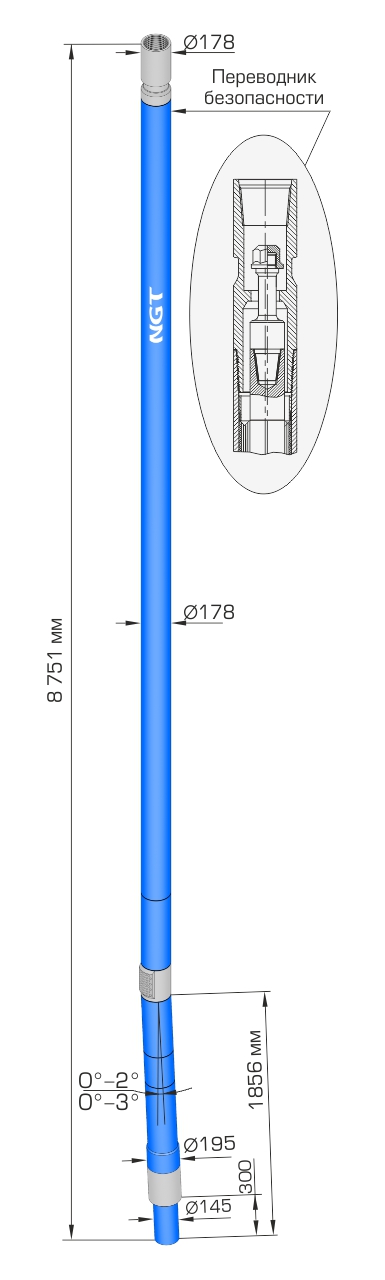

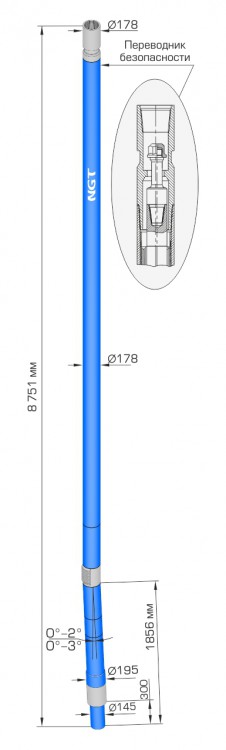

Габаритный чертёж

Сравнение
характеристик
Параметр
Техническая характеристика ВЗД:
Наружный диаметр корпуса, мм
Заходность рабочих органов
Длина ВЗД, мм
Длина активной части статора, мм
Длина шпинделя до точки искривления, мм
Диаметры применяемых долот, мм
Присоединительная резьба к бур. трубам
Присоединительная резьба к долоту
Максим. плотность бурового раствора, г/см³
Допустимая осевая нагрузка, кН
Масса, кг
Энергетическая характеристика ВЗД:
Расход рабочей жидкости, л/с
Частота вращения выходного вала:
- в режиме холостого хода, об/мин
Момент силы в режиме макс. мощности, кН*м
Перепад давления:
- в режиме максимальной мощности, МПа
Мощность, кВт

ДР-178.NGT.4/5.54.M15
ДР-178.NGT.4/5.54.M23

ДР-178.NGT.7/8.52.M15
ДР-178.NGT.7/8.52.M23

ДР-178.NGT.7/8.55.M15
ДР-178.NGT.7/8.55.M23

ДР-178.NGT.7/8.62.M15
ДР-178.NGT.7/8.62.M23

ДР-178.NGT.7/8.63.M15
ДР-178.NGT.7/8.63.M23

ДР-178.NGT.7/8.64.M15
ДР-178.NGT.7/8.64.M23


178/195 178/195 178/195 178/195 178/195 178/195
4/5 7/8 7/8 7/8 7/8 7/8
8 751 8 511 8 796 9 521 9 671 9 671

5 400

5 210

5 500

6 200

6 360

6 400

1 856 1 856 1 856 1 856 1 856

1 856

212,7-250,8 212,7-250,8 212,7-250,8 212,7-250,8 212,7-250,8 212,7-250,8
З-133/147 З-133/147 З-133/147 З-133/147 З-133/147 З-133/147
З-117 З-117 З-117 З-117 З-117 З-117
1,9 1,9 1,9 1,9 1,9 1,9
250 250 250 250 250 250
1 273 1 239 1 279 1 385 1 309 1 309

30 25-40 30 30 20-35 30

248  100-160 138  118  102-179  170
10 13,4 15 15 12,6 14

13 13 12 11 13 13
 230 164  161  157  213 211
