ДР-195.NGT.6/7.43.М1

Описание

ВЗД ДР-195.NGT.6/7.43.М1 представляет собой новый универсальный гидравлический забойный двигатель для бурения нефтяных и газовых скважин шарошечными долотами, долотами PDC диаметром 215,9-269,9 мм:

Между шпинделем и винтовой парой установлен регулируемый искривляющий переводник с диапазоном регулировки от 0° до 2° или от 0° до 3°.

Шпиндель имеет многорядный упорный шарикоподшипник повышенной грузоподъемности и радиальные твердосплавные опоры.

ВЗД комплектуются импортными удлиненными рабочими парами с высоким ресурсом работы.

Благодаря очень короткому плечу до точки перекоса осей (всего 1856 мм) буровики смогут:

  • производить спуско-подъемные операции в эксплуатационной колонне без существенного прижатия долота к внутренним стенкам;
  • бурить боковые стволы сложного профиля, где требуется чередовать участки искривления ствола с интенсивностью более 5°/10 м и участки стабилизации с вращением бурильной колонны без подъема компоновки для смены угла перекоса.
  • минимизировать риск оставления в скважине частей двигателя, т.к. все резьбы собираются с использованием клея Loctite и каждый двигатель комплектуется переводником безопасности.
  • проводить большой объем работ одним двигателем (важно особенно в труднодоступных районах), поскольку межремонтный ресурс составляет около 200 часов.

Двигатель может быть укомплектован сменным центратором:


Центратор
Технические и энергетические
характеристики

Техническая характеристика ВЗД

Наружный диаметр корпуса, мм 195/197
Заходность рабочих органов 6/7
Длина ВЗД, мм 7 601
Длина активной части статора, мм 4 250
Длина шпинделя до точки искривления, мм 1 856
Диаметры применяемых долот, мм 212,7-250,8
Присоединительная резьба к бур. трубам З-147
Присоединительная резьба к долоту З-117
Максим. плотность бурового раствора, г/см3 1,9
Допустимая осевая нагрузка, кН 250
Масса, кг 1 328


Энергетическая характеристика ВЗД

Расход рабочей жидкости, л/с 20-53
Частота вращения выходного вала:
- в режиме холостого хода, об/мин 82-217
Момент силы в режиме макс. мощности, кН*м 11,1
Перепад давления:
- в режиме максимальной мощности, МПа 5,6
Мощность, кВт 226

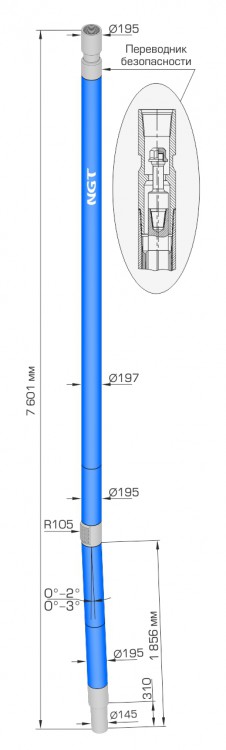

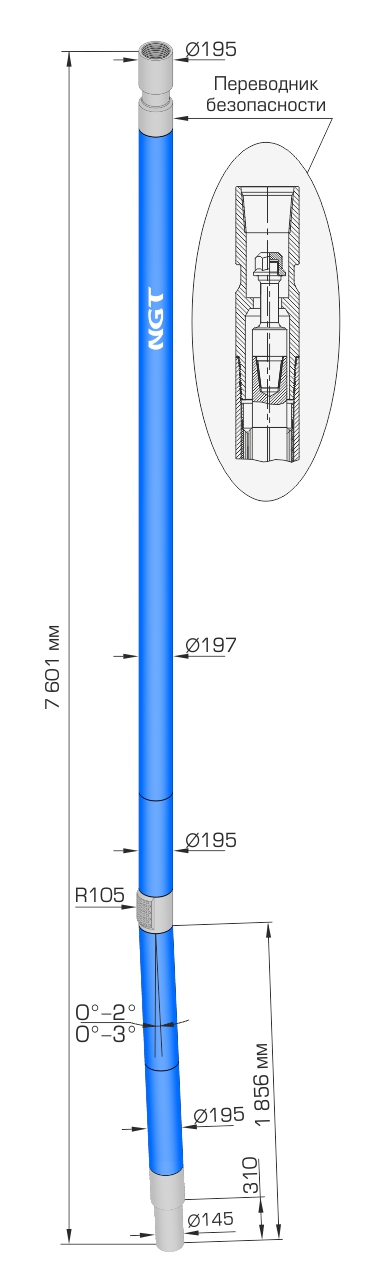

Габаритный чертёж

Сравнение
характеристик
Шифр ВЗД ДР-195.NGT.5/6.43.М1 ДР-195.NGT.6/7.43.М1
Техническая характеристика ВЗД:
Наружный диаметр корпуса, мм 195/197 195/197
Заходность рабочих органов 5/6 6/7
Длина ВЗД, мм 7 601 7 601
Длина активной части статора, мм 4 250 4 250
Длина шпинделя до точки искривления, мм 1 856 1 856
Диаметры применяемых долот, мм 212,7-250,8 212,7-250,8
Присоединительная резьба к бур. трубам З-147 З-147
Присоединительная резьба к долоту З-117 З-117
Максим. плотность бурового раствора, г/см3 1,9 1,9
Допустимая осевая нагрузка, кН 250 250
Масса, кг 1 328 1 328
Энергетическая характеристика ВЗД:
Расход рабочей жидкости, л/с 18,5-37 20-53
Частота вращения выходного вала:
- в режиме холостого хода, об/мин 79-158 82-217
Момент силы в режиме макс. мощности, кН*м 8,9 11,1
Перепад давления:
- в режиме максимальной мощности, МПа 5,6 5,6
Мощность, кВт 130 226
