ДР-240.NGT.3/4.62.М1

Описание

ВЗД ДР-240.NGT.3/4.62.M1 представляет собой новый универсальный гидравлический забойный двигатель для бурения нефтяных и газовых скважин шарошечными долотами, долотами PDC диаметром 295,3-374,6 мм:

Между шпинделем и винтовой парой установлен регулируемый искривляющий переводник с диапазоном регулировки от 0° до 2° или от 0° до 3°.

Шпиндель имеет многорядный упорный шарикоподшипник повышенной грузоподъемности и радиальные твердосплавные опоры.

ВЗД комплектуются импортными удлиненными рабочими парами с высоким ресурсом работы.

Двигатель может быть укомплектован сменным центратором:


Центратор
Технические и энергетические
характеристики

Техническая характеристика ВЗД

Наружный диаметр корпуса, мм 240/244
Заходность рабочих органов 3/4
Длина ВЗД, мм 10 432
Длина активной части статора, мм 6 200
Длина шпинделя до точки искривления, мм 2 478
Диаметры применяемых долот, мм 295,3-444,5
Присоединительная резьба к бур. трубам З-171
Присоединительная резьба к долоту З-152
Максим. плотность бурового раствора, г/см3 1,9
Допустимая осевая нагрузка, кН 400
Масса, кг 2 761


Энергетическая характеристика ВЗД

Расход рабочей жидкости, л/с 22-45
Частота вращения выходного вала:
- в режиме холостого хода, об/мин 75-151
Момент силы в режиме макс. мощности, кН*м 15,3
Перепад давления:
- в режиме максимальной мощности, МПа 6,8
Мощность, кВт 179

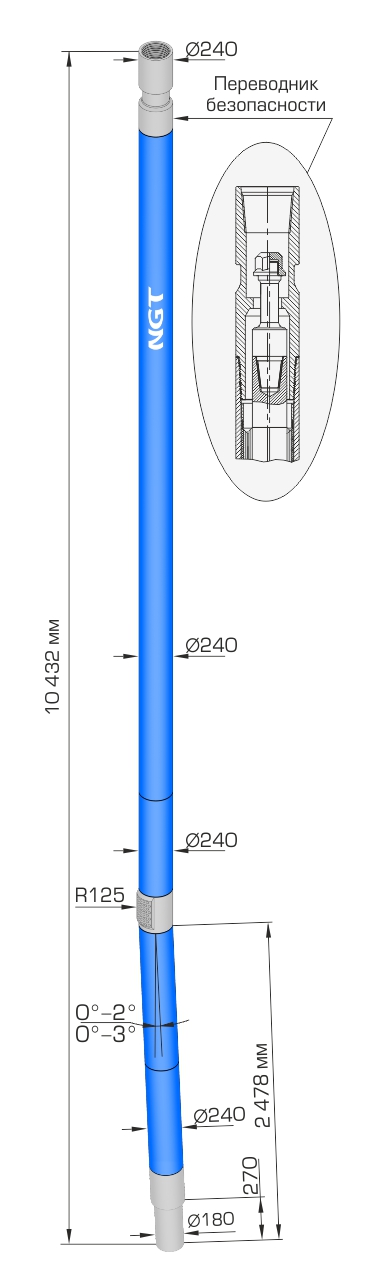

Габаритный чертёж

Сравнение
характеристик
Параметр
Техническая характеристика ВЗД:
Наружный диаметр корпуса, мм
Заходность рабочих органов
Длина ВЗД, мм
Длина активной части статора, мм
Длина шпинделя до точки искривления, мм
Диаметры применяемых долот, мм
Присоединительная резьба к бур. трубам
Присоединительная резьба к долоту
Максим. плотность бурового раствора, г/см³
Допустимая осевая нагрузка, кН
Масса, кг
Энергетическая характеристика ВЗД:
Расход рабочей жидкости, л/с
Частота вращения выходного вала:
- в режиме холостого хода, об/мин
Момент силы в режиме макс. мощности, кН*м
Перепад давления:
- в режиме максимальной мощности, МПа
Мощность, кВт

ДР-240.NGT.3/4.62.M1

ДР-240.NGT.3/4.63.М1

ДР-240.NGT.5/6.63.М1


240/244 240/244 240/244
3/4 3/4 5/6
10 432 10 520 10 520

6 200

6 300

6 300

2 478 2 478 2 478
295,3-444,5 295,3-444,5 295,3-444,5
З-171 З-171 З-171
З-152 З-152 З-152
1,9 1,9 1,9
400 400 400
2 761 2 784 2 784

22-45 22,4-44,8 27,5-45

75-151  75-150 64-129
15,3 14,8 19,3

6,8 6,8 6,8
179 179 234
Скачать
