S-178.NGT.M23

Описание

Шпиндель S-178.NGT.М23 - это новый короткий шпиндель с повышенным ресурсом работы - около 350 часов.

Шпиндель предназначен для работы с рабочими парами винтовых забойных двигателей диаметром 172-178 мм, и применяется для бурения нефтяных и газовых скважин долотами 212,7-250,8 мм.

Шпиндель имеет осевую опору скольжения, рабочие поверхности которой выполнены из синтетического алмаза и радиальные твёрдосплавные опоры.

Для присоединения к ротору рабочей пары шпиндель имеет карданный вал с двумя шарнирами.

В конструкции шпинделя имеется регулируемый искривляющий переводник. Диапазон регулирования от 0 до 2° или от 0 до 3°.

По согласованию с заказчиком, шпиндель будет изготовлен с необходимыми присоединительными резьбами под конкретную рабочую пару.

Шпиндель может быть укомплектован верхним переводником (переводником безопасности) для присоединения рабочей пары к бурильным трубам, а также сменным центратором и переводником калибратора:

Переводник калибратора

Центратор

Технические характеристики

Техническая характеристика шпинделя

Наружный диаметр корпуса, мм	178
Длина шпинделя, мм	2 546
Длина шпинделя до плоскости искривления, мм	1 856
Диапазон изменения регулятора угла, градус	0-2 или 0-3
Присоединительная резьба к долоту	З-117
Передаваемый крутящий момент, не более, кН*м	24
Допустимая осевая нагрузка, кН	250
Средняя наработка на отказ, час	350

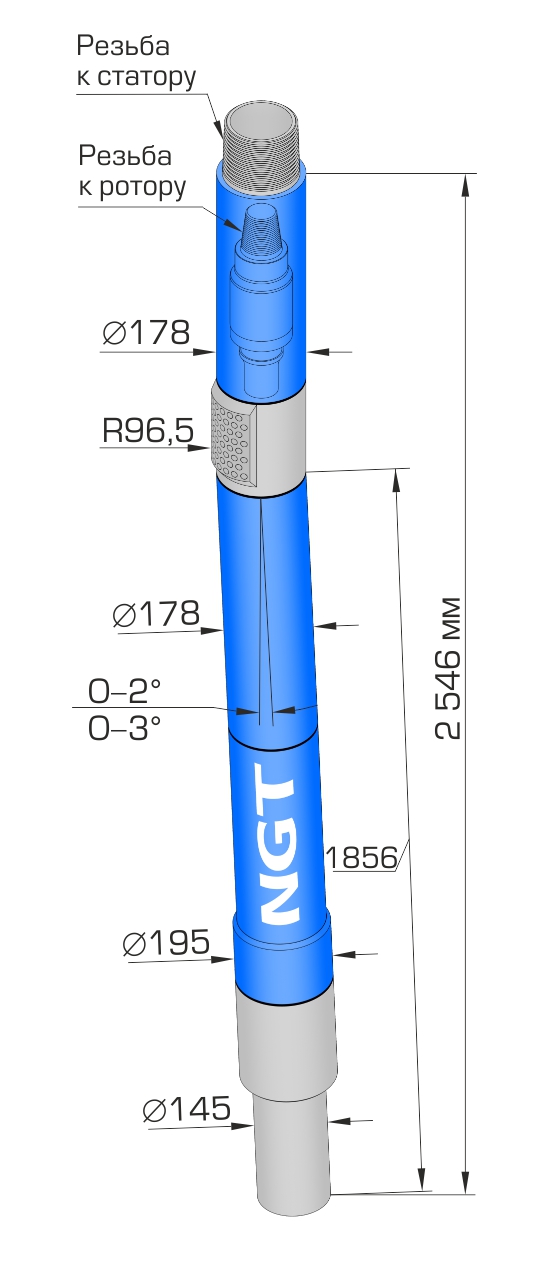

Габаритный чертёж

Сравнение
характеристик

Параметр

Наружный диаметр корпуса, мм

Длина шпинделя, мм

Длина шпинделя до плоскости искривления, мм

Диапазон изменения регулятора угла, градус

Присоединительная резьба к долоту

Передаваемый крутящий момент, не более, кН*м

Допустимая осевая нагрузка, кН

Средняя наработка на отказ, час

S-178.NGT.M12 S-178.NGT.M15	S-178.NGT.M16	S-178.NGT.M23
178	178	178
2 546	2 587	2 546
1 856	1 897	1 856
0-2 или 0-3	0-2 или 0-3	0-2 или 0-3
З-117	З-117	З-117
24	24	24
250	250	250
280	280	350

Скачать

Описание и характеристики S-178.NGT.M23 (0.2 Мб, pdf)
