S-95.NGT.M1

Описание

Шпиндель S-95.NGT.М1 - это новый короткий шпиндель с повышенным ресурсом работы.

Шпиндель предназначен для работы с винтовыми рабочими парами диаметром 95 мм, и применяется для:

• бурения нефтяных и газовых скважин,
• реконструкции скважин методом бурения боковых стволов шарошечными долотами, долотами PDC диаметром 114,3-132 мм, в том числе бицентричными,
• капитального ремонта скважин.

Осевая опора шпинделя - многорядный упорный шарикоподшипник с тороидальными дорожками качения, радиальные опоры шпинделя - стальные втулки поверхности трения которых упрочнены пластинами из твёрдого сплава.

Для присоединения к ротору рабочей пары шпиндель имеет карданный вал с двумя шарнирами.

В конструкции шпинделя имеется регулируемый искривляющий переводник. Диапазон регулирования от 0 до 2° или от 0 до 3°.

По согласованию с заказчиком, шпиндель будет изготовлен с необходимыми присоединительными резьбами под конкретную рабочую пару.

В комплекте со шпинделем может поставляться верхний переводник (переводник безопасности) для присоединения рабочей пары к бурильным трубам.

Технические характеристики

Техническая характеристика шпинделя

Наружный диаметр корпуса, мм	95(98)
Длина шпинделя, мм	1 560
Длина шпинделя до плоскости искривления, мм	1 139
Диапазон изменения регулятора угла, градус	0-2 или 0-3
Присоединительная резьба к долоту	З-76, З-66
Передаваемый крутящий момент, не более, кН*м	3,5
Допустимая осевая нагрузка, кН	65
Средняя наработка на отказ, час	200

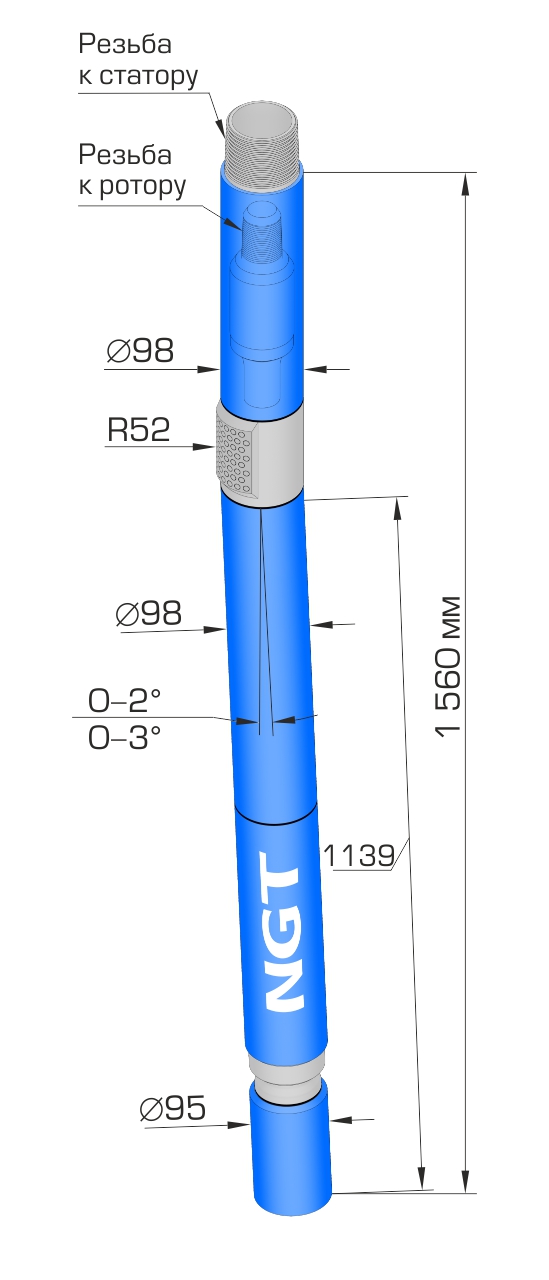

Габаритный чертёж
