T2-127.NGT.M1

Описание

Турбобур T2-127.NGT.M1 имеет высокую скорость вращения и предназначен для бурения скважин импрегнированными и комбинированными долотами малого диаметра.

Турбобур состоит из двух турбинных секций и шпинделя. В турбинных секциях используется турбина с высокой скоростью вращения и низким перепадом давления. КПД турбины при максимальной мощности составляет 68-70%. Шпиндель турбобура работает в среде бурового раствора и имеет осевой подшипник скольжения, рабочие поверхности которого изготовлены из синтетического алмаза. Это позволяет реализовать высокие мощностные характеристики и обеспечить длительный межремонтный срок службы (не менее 300 часов).

Технические и энергетические
характеристики

Техническая характеристика турбобура

Наружный диаметр корпуса, мм	122
Наружный диаметр резьбовых соединений, мм	127
Диаметры применяемых долот, мм	146,0-171,4
Длина турбобура, мм	11 651
Длина верхней турбинной секции, мм	5 196
Длина нижней турбинной секции, мм	4 947
Длина шпиндельной секции, мм	1 508
Присоединительная резьба к бур. трубам	З-88
Присоединительная резьба к долоту	З-88
Максим. плотность бурового раствора, г/см3	1,9
Предельная осевая нагрузка, кН	50
Масса, кг	750
Максимальная температура в скважине, °C	250

Энергетическая характеристика турбобура

Количество турбинных секций, шт.	2
Расход бурового раствора, л/с	14-16
Плотность бурового раствора, г/см3	1,0
Момент силы в тормозном режиме, Н*м	1100-1450
Частота вращения в рабочем режиме, мин-1	1151-1316
Перепад давления, МПа	6,3-8,2
Максимальная мощность, кВт	62-93

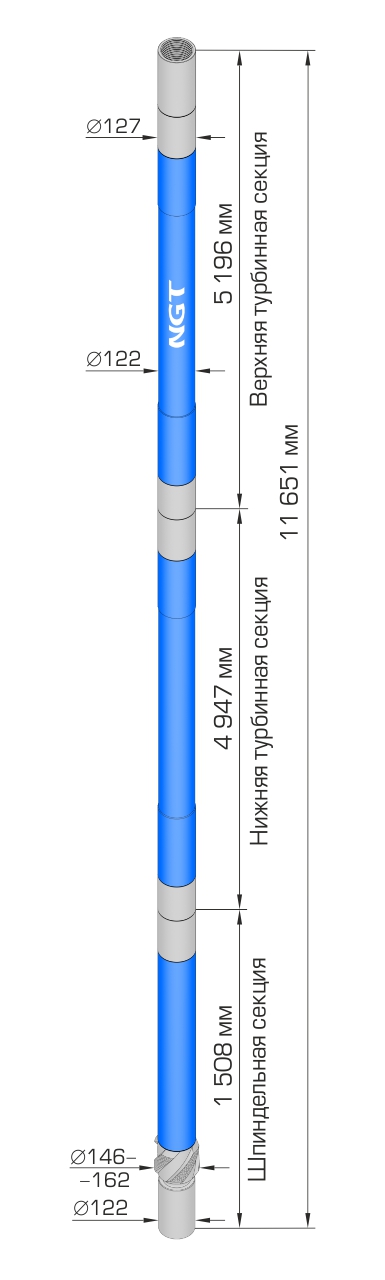

Габаритный чертёж

Сравнение
характеристик

Параметр		T2-127.NGT.M1	T2-127.NGT.M2
Техническая характеристика:
Диаметр применяемых долот, мм		146,0-171,4	146,0-171,4
Длина, мм		11 651	11 651
Присоединительные резьбы	к бурильным трубам	З-88	З-88
	к долоту	З-88	З-88
Диапазон углов искривления, градус		-	-
Масса, кг		750	750
Энергетическая характеристика:
Количество секций, шт	Турбинных	2	2
	Шпиндельных	1	1
Кол-во ступеней турбины в турбобуре, шт		220	220
Расход бурового раствора, л/с		14-16	10
Момент силы в тормозном режиме, Н*м		1100-1450	988
Частота вращения в рабочем режиме, мин -1		1151-1316	1236
Перепад давления, МПа		6,3-8,2	9,2
Максимальная мощность, кВт		63-93	54

Примечание: энергетические параметры турбобуров приведены для плотности бурового раствора 1,0 г/cм³

Скачать

Описание и характеристики T2-127.NGT.M1 (0.2 Мб, pdf)
