T1-178.NGT.M2 и T2-178.NGT.M2
- Описание
-
При бурении долотами диаметром 212,7-215,9 мм забойными двигателями диаметром 195 мм из-за малого кольцевого зазора между стенками скважины и забойным двигателем при спуско-подъемных операциях в скважине создаются высокие гидродинамические знакопеременные нагрузки. Это приводит к снижению устойчивости стенок скважин, гидроразрыву пластов, снижению продуктивности скважин. С целью увеличения кольцевого зазора и улучшения за счет этого условий бурения скважин долотами диаметрами 212,7-215,9 мм предлагаются турбобуры T1-178.NGT.M2 и T2-178.NGT.M2 с наружным диаметром 178 мм. Турбобур может использоваться для бурения импрегнированными долотами и долотами PDC.
Турбобур включает в себя одну (T1-178.NGT.M2) или две (T2-178.NGT.M2) турбинных секции и шпиндель. В турбинных секциях используется высокоэффективная турбина, изготовленная из нержавеющей стали методом точного литья. КПД турбины при максимальной мощности составляет 68-70%. Турбобур комплектуется шпинделем с повышенным ресурсом работы более 400 часов. Шпиндель турбобура работает в среде бурового раствора и имеет осевую опору скольжения, рабочие поверхности которой выполнены из синтетического алмаза. Это позволяет реализовать высокие мощностные характеристики и обеспечить длительный межремонтный срок службы.
- Технические и энергетические
характеристики -
Техническая характеристика турбобура
Шифр турбобура T1-178.NGT.M2 T2-178.NGT.M2 Наружный диаметр корпуса, мм 178 Диаметры применяемых долот, мм 212,7-215,9 Длина турбобура, мм 9 332 13 004 Длина верхней турбинной секции, мм - 3 672 Длина нижней турбинной секции, мм 7 332 7 332 Длина шпиндельной секции, мм 2 000 2 000 Присоединит. резьба к бур. трубам З-147 Присоединительная резьба к долоту З-117 Максим. плотность бур. раствора, г/см3 1,9 Предельная осевая нагрузка, кН 150 Масса, кг 2 100 2 500 Максим. температура в скважине, °C 250

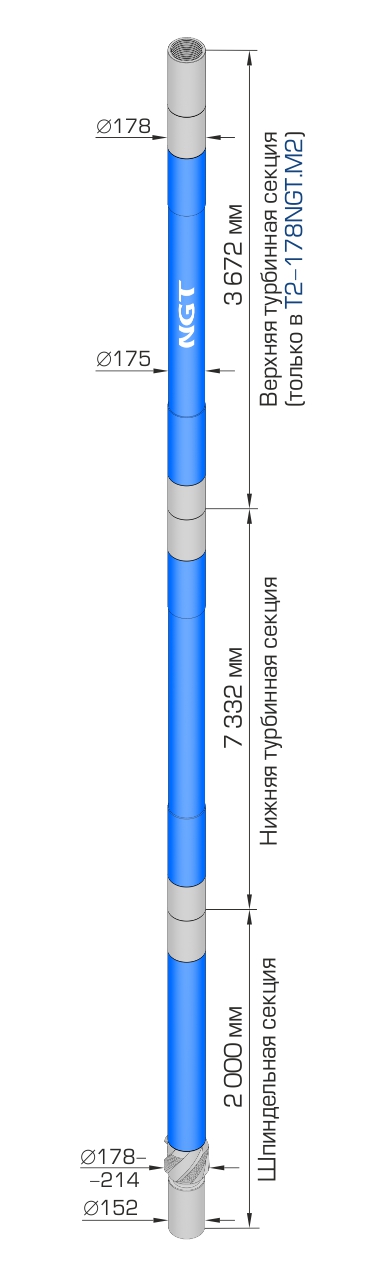

Энергетическая характеристика турбобураКоличество турбинных секций, шт. 1 2 Расход бурового раствора, л/с 25-28 22-25 Плотность бурового раствора, г/см3 1,0 1,0 Момент силы в тормозном режиме, Н*м 2254-2827 2443-3155 Частота вращения в рабочем режиме, мин-1 926-1037 815-926 Перепад давления, МПа 6,4-8,0 6,9-8,9 Максимальная мощность, кВт 100-140 95-140 - Габаритный чертёж
-
- Сравнение
характеристик -
Параметр Техническая характеристика: Диаметр применяемых долот, мм Длина, мм Присоединительные
резьбык бурильным трубам к долоту Диапазон углов искривления, градус Масса, кг Энергетическая характеристика: Количество секций, шт. Турбинных Шпиндельных Кол-во ступеней турбины в турбобуре, шт Расход бурового раствора, л/с Момент силы в тормозном режиме, Н*м Частота вращения в рабочем режиме, мин-1 Перепад давления, МПа Максимальная мощность, кВт T1-178.NGT.M1 T2-178.NGT.M1 T1-178.NGT.M2 T2-178.NGT.M2 TBS1-178.NGT.M1 TBS1-178.NGT.M2 212,7-215,9 212,7-215,9 212,7-215,9 212,7-215,9 212,7-215,9 212,7-215,9 9 332 13 004 9 332 13 004 10 964 10 964 З-147 З-147 З-147 З-147 З-147 З-147 З-117 З-117 З-117 З-117 З-117 З-117 - - - - - - 2 100 2 500 2100 2 500 2100 2 100 1 2 1 2 1 1 1 1 1 1 1 1 170 240 150 210 170 150 32-36 25-32 25-28 22-25 32-36 25-28 2843-3599 2450-4014 2254-2827 2443-3155 2843-3599 2254-2827 827-931 646-827 926-1037 815-926 827-931 926-1037 5,8-7,4 5,0-8,2 6,4-8,0 6,9-8,9 5,8-7,4 6,4-8,0 107-152 72-151 100-140 95-140 107-152 100-140
Примечание: энергетические параметры турбобуров приведены для плотности бурового раствора 1,0 г/cм3 - Скачать
-
Описание и характеристики T1-178.NGT.M2 и T2-178.NGT.M2 (0.1 Мб, pdf)
