S-165.NGT.M1

Описание

Шпиндель S-165.NGT.М1 - это новый короткий шпиндель с повышенным ресурсом работы.

Шпиндель предназначен для работы с рабочими парами винтовых забойных двигателей диаметром 165-172 мм, и применяется для бурения нефтяных и газовых скважин долотами диаметром 190,5-250,8 мм.

Осевая опора шпинделя - многорядный упорный шарикоподшипник с тороидальными дорожками качения, радиальные опоры шпинделя - стальные втулки поверхности трения которых упрочнены пластинами из твёрдого сплава.

Для присоединения к ротору рабочей пары шпиндель имеет карданный вал с двумя шарнирами.

В конструкции шпинделя имеется регулируемый искривляющий переводник. Диапазон регулирования от 0° до 2° или от 0° до 3°.

По согласованию с заказчиком, шпиндель будет изготовлен с необходимыми присоединительными резьбами под конкретную рабочую пару.

В комплекте со шпинделем может поставляться верхний переводник (переводник безопасности) для присоединения рабочей пары к бурильным трубам.

Технические характеристики

Техническая характеристика шпинделя

Наружный диаметр корпуса, мм	165
Длина шпинделя, мм	2 546
Длина шпинделя до плоскости искривления, мм	1 856
Диапазон изменения регулятора угла, градус	0-2 или 0-3
Присоединительная резьба к долоту	З-117
Передаваемый крутящий момент, не более, кН*м	19,0
Допустимая осевая нагрузка, кН	200
Средняя наработка на отказ, час	200

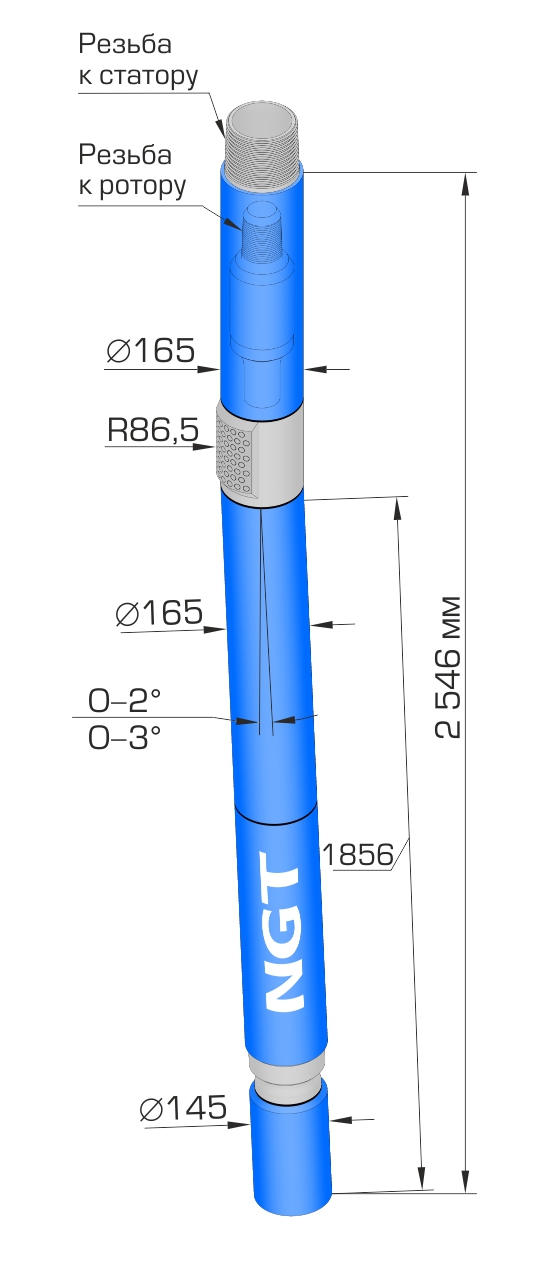

Габаритный чертёж

Скачать

Описание и характеристики S-165.NGT.M1 (0.1 Мб, pdf)
