S-88.NGT.M1
- Описание
-
Шпиндель S-88.NGT.М1 - это новый короткий шпиндель с повышенным ресурсом работы.
Шпиндель предназначен для работы с винтовыми рабочими парами диаметром 88-89 мм, и применяется для:- бурения нефтяных и газовых скважин,
- реконструкции скважин методом бурения боковых стволов шарошечными долотами, долотами PDC диаметром 98,4-120,6 мм, в том числе бицентричными,
- капитального ремонта скважин.
Осевая опора шпинделя - многорядный упорный шарикоподшипник с тороидальными дорожками качения, радиальные опоры шпинделя - стальные втулки поверхности трения которых упрочнены пластинами из твёрдого сплава.
Для присоединения к ротору рабочей пары шпиндель имеет карданный вал с двумя шарнирами.
В конструкции шпинделя имеется регулируемый искривляющий переводник. Диапазон регулирования от 0 до 2° или от 0 до 3°.
По согласованию с заказчиком, шпиндель будет изготовлен с необходимыми присоединительными резьбами под конкретную рабочую пару.
В комплекте со шпинделем может поставляться верхний переводник (переводник безопасности) для присоединения рабочей пары к бурильным трубам. - Технические характеристики
-
Техническая характеристика шпинделя

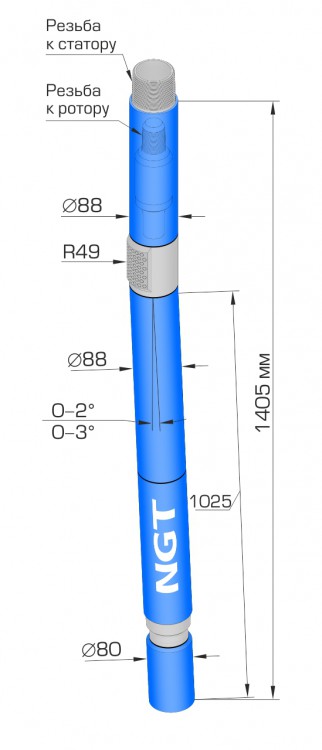

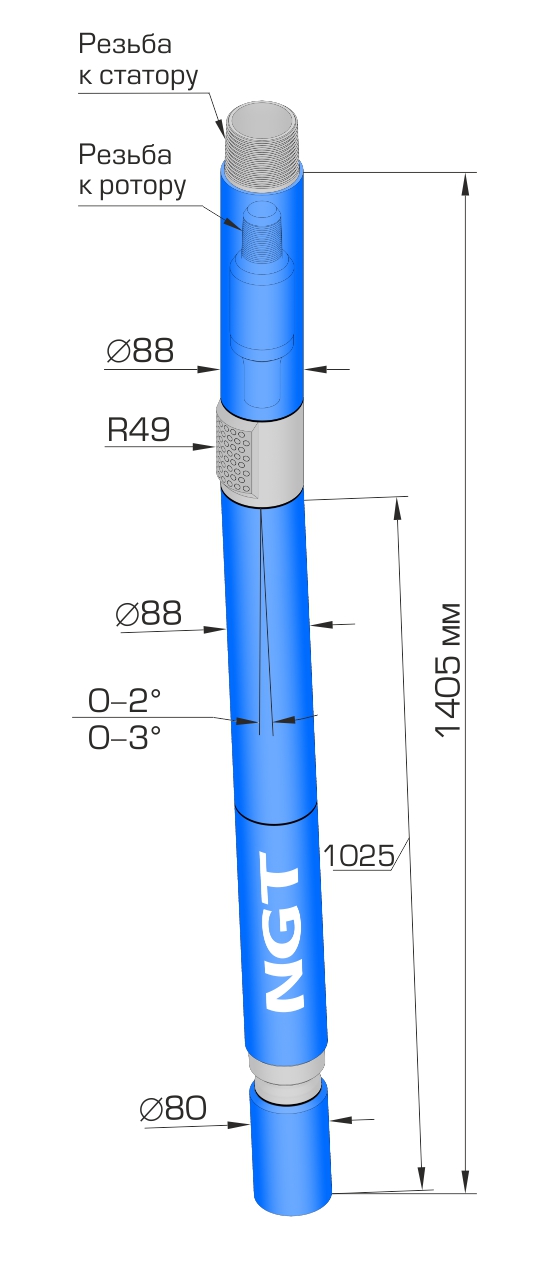

Наружный диаметр корпуса, мм 88 Длина шпинделя, мм 1 405 Длина шпинделя до плоскости искривления, мм 1 025 Диапазон изменения регулятора угла, градус 0-2 или 0-3 Присоединительная резьба к долоту З-66 Передаваемый крутящий момент, не более, кН*м 2,0 Допустимая осевая нагрузка, кН 55 - Габаритный чертёж
- Скачать
-
Описание и характеристики S-88.NGT.M1 (0.1 Мб, pdf)
