TBS1-178.NGT.M1 и TBS1-178.NGT.M2
- Описание
-
Турбобур TBS1-178.NGT.M1 и TBS1-178.NGT.M2 — это новые универсальные турбобуры-отклонители с ультра-коротким плечом до точки перекоса осей.
Турбобуры предназначены для бурения нефтяных и газовых скважин импрегнированными долотами диаметром 212,7-220,7мм.
Турбобуры состоят из турбинной секции и шпинделя-отклонителя с регулятором угла. Имееся возможность установки регулятора угла со следующими углами перекоса: 0°00', 0°13', 0°25', 0°37', 0°49', 1°00', 1°11', 1°20', 1°29', 1°37', 1°44', 1°50', 1°54', 2°00'.
Для передачи крутящего момента в шпинделе-отклонителе используется гибкий вал из титанового сплава.
В турбинной секции турбобуров используются высокоэффективные турбины типа М1 и М2. Обе турбины изготовлены из нержавеющей стали методом точного литья. КПД турбин при максимальной мощности составляет 68-70%. Шпиндель турбобуров имеет осевую опору скольжения, рабочие поверхности которой выполнены из синтетического алмаза. Это позволяет реализовать высокие мощностные характеристики и обеспечить длительный межремонтный срок службы. - Технические и энергетические
характеристики -
Техническая характеристика турбобура
Шифр турбобура TBS1-178.NGT.M1 TBS1-178.NGT.M2 Наружный диаметр корпуса, мм 178 Диаметры применяемых долот, мм 212,7-215,9 Длина турбобура, мм 10 964 10 964 Длина турбинной секции, мм 7 332 7 332 Длина шпинделя до искривления, мм 1 480 1 480 Присоединит. резьба к бур. трубам З-147 (З-133) Присоединительная резьба к долоту З-117 Максим. плотность бур. раствора, г/см3 1,9 Предельная осевая нагрузка, кН 150 Масса, кг 2 100 2 100 Максим. температура в скважине, °C 250

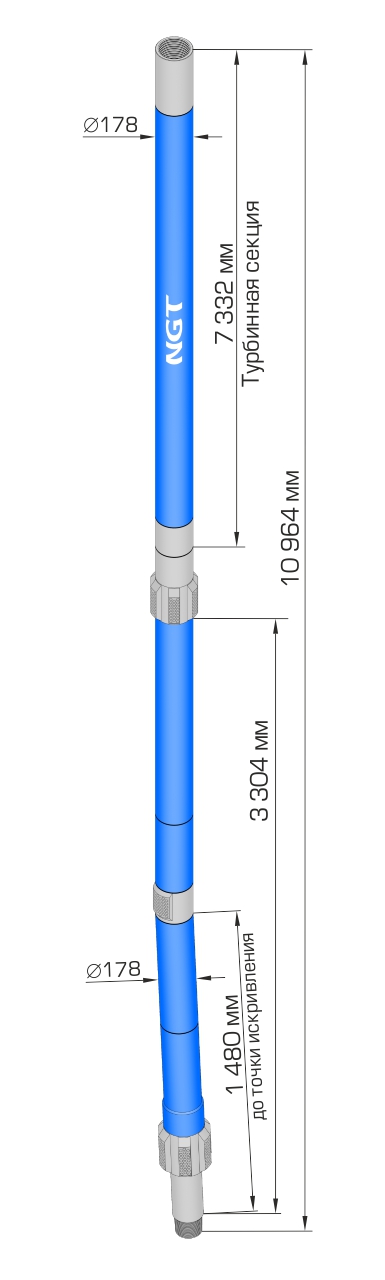

Энергетическая характеристика турбобураКоличество турбинных секций, шт. 1 1 Расход бурового раствора, л/с 32-36 25-28 Плотность бурового раствора, г/см3 1,0 1,0 Момент силы в тормозном режиме, Н*м 2843-3599 2254-2827 Частота вращения в рабочем режиме, мин-1 827-931 926-1037 Перепад давления, МПа 5,8-7,4 6,4-8,0 Максимальная мощность, кВт 107-152 100-140 - Габаритный чертёж
-
- Сравнение
характеристик -
Параметр Техническая характеристика: Диаметр применяемых долот, мм Длина, мм Присоединительные
резьбык бурильным трубам к долоту Диапазон углов искривления, градус Масса, кг Энергетическая характеристика: Количество секций, шт. Турбинных Шпиндельных Кол-во ступеней турбины в турбобуре, шт Расход бурового раствора, л/с Момент силы в тормозном режиме, Н*м Частота вращения в рабочем режиме, мин-1 Перепад давления, МПа Максимальная мощность, кВт T1-178.NGT.M1 T2-178.NGT.M1 T1-178.NGT.M2 T2-178.NGT.M2 TBS1-178.NGT.M1 TBS1-178.NGT.M2 212,7-215,9 212,7-215,9 212,7-215,9 212,7-215,9 212,7-215,9 212,7-215,9 9 332 13 004 9 332 13 004 10 964 10 964 З-147 З-147 З-147 З-147 З-147 З-147 З-117 З-117 З-117 З-117 З-117 З-117 - - - - - - 2 100 2 500 2100 2 500 2100 2 100 1 2 1 2 1 1 1 1 1 1 1 1 170 240 150 210 170 150 32-36 25-32 25-28 22-25 32-36 25-28 2843-3599 2450-4014 2254-2827 2443-3155 2843-3599 2254-2827 827-931 646-827 926-1037 815-926 827-931 926-1037 5,8-7,4 5,0-8,2 6,4-8,0 6,9-8,9 5,8-7,4 6,4-8,0 107-152 72-151 100-140 95-140 107-152 100-140
Примечание: энергетические параметры турбобуров приведены для плотности бурового раствора 1,0 г/cм3 - Скачать
