T1-240.NGT.M2, T2-240.NGT.M2 и T3-240.NGT.M2

Описание

Турбобур включает в себя одну (T1-240.NGT.M2), две (T2-240.NGT.M2) или три (T3-240.NGT.M2) турбинных секции и шпиндель. В турбинных секциях используется среднескоростная турбина, которая дает приемлемые характеристики в двухсекционном исполнении. Эта турбина имеет высокий крутящий момент и рекомендуется для бурения шарошечными долотами в мягких и средних породах

Шпиндель турбобура работает в среде бурового раствора и имеет комбинированную осевую опору: многорядный упорный шарикоподшипник с тороидальными дорожками качения и резинометаллические подпятники. Трущиеся поверхности радиальных опор упрочнены пластинками из твердого сплава. Это позволяет иметь высокие мощностные характеристики и длительный межремонтный срок службы.

Технические и энергетические
характеристики

Техническая характеристика турбобура

Шифр турбобура	T1-240.NGT.M2	T2-240.NGT.M2	T3-240.NGT.M2
Наружный диаметр корпуса, мм	240
Диаметры применяемых долот, мм	269,9-393,7
Длина турбобура, мм	9 958	16 698	23 438
Длина верхней турбинной секции, мм	6 985	6 985	6 985
Длина средней турбинной секции, мм	-	6 740	6 740
Длина нижней турбинной секции, мм	-	-	6 740
Длина шпиндельной секции, мм	2 973	2 973	2 973
Присоединит. резьба к бур. трубам	З-171
Присоединительная резьба к долоту	З-152
Максим. плотность бур. раствора, г/см3	1,9
Предельная осевая нагрузка, кН	300
Масса, кг	2 535	4 275	6 015
Максим. температура в скважине, °C	110

Энергетическая характеристика турбобура

Количество турбинных секций, шт.	1	2	3
Расход бурового раствора, л/с	45-50	34-45	32-34
Плотность бурового раствора, кг/м3	1 000
Момент силы в тормозном режиме, Н*м	3626-4477	4140-7252	5501-6210
Частота вращения в рабочем режиме, мин-1	619-688	468-619	440-468
Перепад давления, МПа	3,8-4,6	4,3-7,5	5,7-6,4
Максимальная мощность, кВт	118-161	101-235	127-152

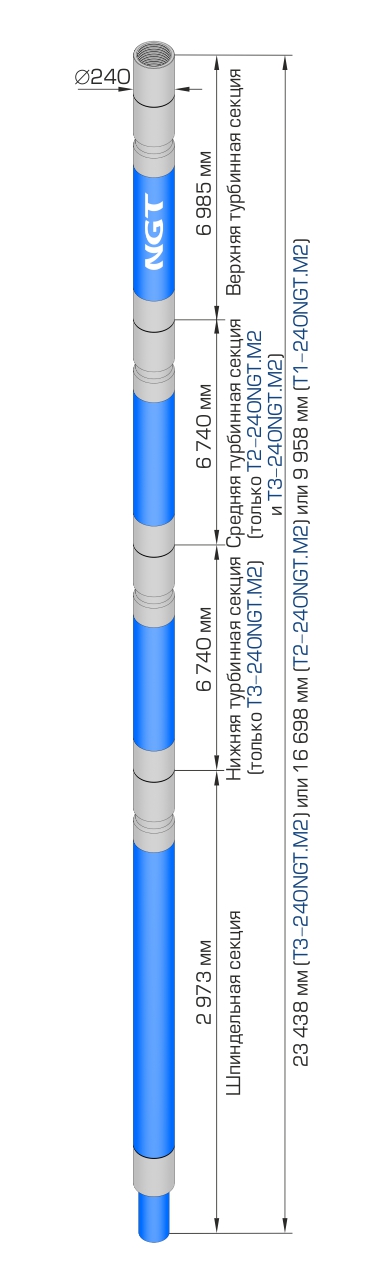

Габаритный чертёж

Скачать

Описание и характеристики T1-240.NGT.M2, T2-240.NGT.M2 и T3-240.NGT.M2 (0.1 Мб, pdf)
